どうしたら かっこいい建築プレゼンボード が作れるのか? 「実例で見るのが一番!」ということで、 Alex Hogrefeさんのサイト からの記事を紹介します。パソコンで建築プレゼンをする教えているサイトで、いつも「ハッ」とさせられます。 この4枚のプレボをレイアウトし...

実例で解説!建築プレゼンボードのつくり方


どうしたらかっこいい建築プレゼンボードが作れるのか?

「実例で見るのが一番!」ということで、Alex Hogrefeさんのサイトからの記事を紹介します。パソコンで建築プレゼンをする教えているサイトで、いつも「ハッ」とさせられます。

この4枚のプレボをレイアウトし直した過程を説明しています。

修正前

修正後

まず最初に

作業をスムーズに進めるためには、以下の本の内容をマスターする必要があります:




プレボのアレンジ開始

レイアウトは全てのページで統一させる


まず、シンプルなグリッドを設定して、テンプレートとします。テンプレートはなるべくシンプルなのがいいでしょう。この場合は「L字型」。全てのページでこのレイアウトに従いますが、ちょっとだけ変更するpも大丈夫。

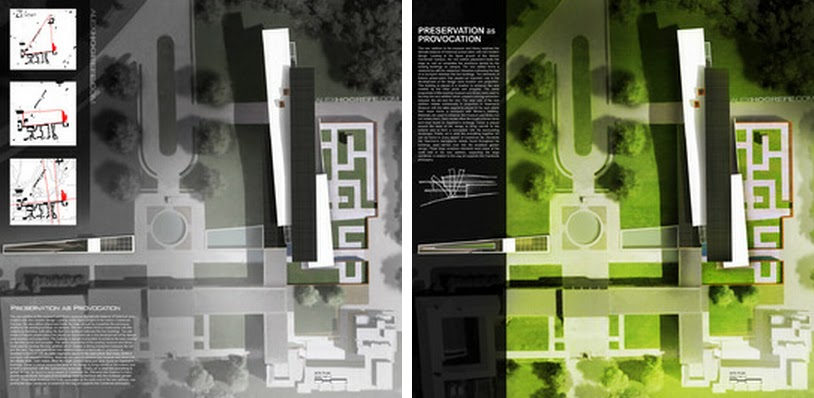

一枚目:彩度をあげてインパクトを出す


左が修正前、右が修正後。
一枚目は、インパクトを出すために、メインの図面(この場合は配置図)に着色します。色を目立たたせるため、周りは黒くします。

行った作業:
  • 配置図に色付けして鮮やかにする。
  • 配置図のインパクトが大きいので、ダイアグラムはプレボ2枚目に移し、代わりに文字と手描きスケッチを載せる。


二枚目:CAD図面を見やすく


左が修正前、右が修正後。
二枚目ではCAD図面(平面図と断面図)を見やすくしています。とくに断面図は奥行きを出すために影を付けると、印象が全然違いますね。

行った作業
  • プレボ一枚目のダイアグラムを移し、背景を黒くする
  • 壁の内側をグレーで塗って、見やすくする
  • 断面図に影つけ、見やすくする。

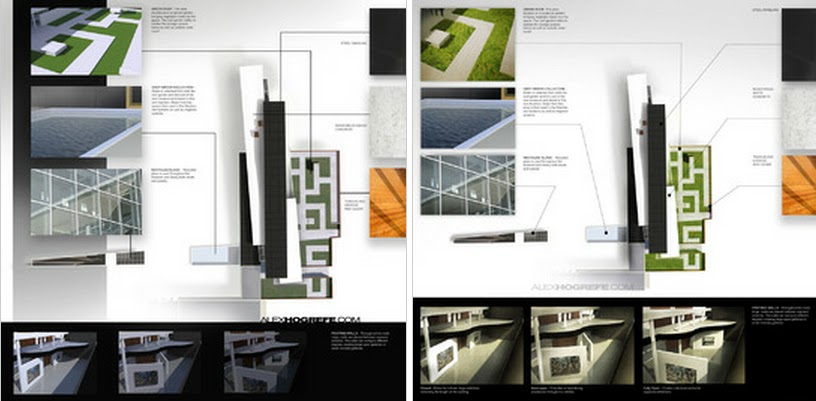

三枚目:詰め込みすぎを解消する


左が修正前、右が修正後。
三枚目はもともと、模型写真4枚にレンダリング4枚、更に立面図もあって、明らかに詰め込み過ぎでした。いらない情報を削除しましょう。

行った作業:
  • 図面を減らし、余白を作る。
  • 画面を生き生きさせるため、メインのパースに色付け。
  • 模型は実物で見れるので、代わりにパースを大きくして載せる。

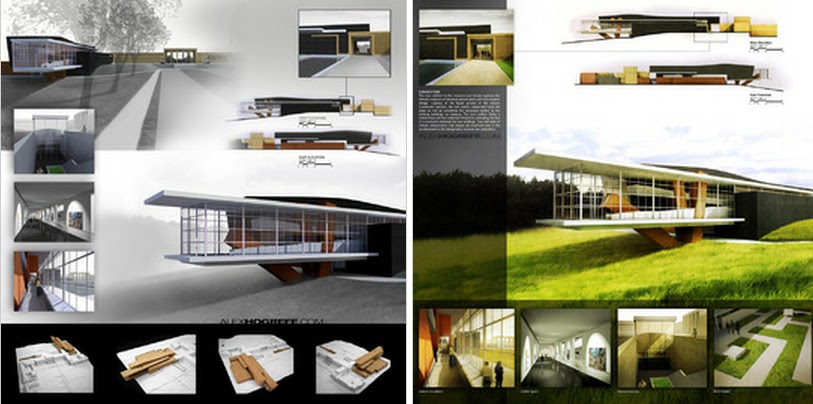

四枚目:色の調節


左が修正前、右が修正後。
4枚目の変更は少なめ。
  • 一番下のパースを大きくし存在感を出す。
  • 写真の色を調節
  • 屋根伏せ図は、一枚目の配置図と基本的に同じので、小さくする。

いかがですか?皆さんも、レイアウトの時、一度図面を配置してから、修正するようにしましょう。というのは理想で、現実は時間の関係上そうもいきませんが(笑)
